Flanş sonu sadece 10k dökme demir kapı valfiEndüstriyel STD.
JIS yükselen kapı valfi, OS & Y, flange sonu.
Bu ürünler Kore, Japonya ve Endonezya pazarında çok iyi satılıyor!
Sınıf: 10K
Vücut/BONNET: dökme demir
DISC:Duktil demir
Koltuk halkası: Paslanmaz çelik/bakır
| Dökme demir yükselen kök kapı valfi, 10K | |||||||
| Uygulama | |||||||
| 1 | Tasarım JIS-10K uyarınca | ||||||
| 2 | Flanş Son Yüzü JIS B2212'ye göre | ||||||
| Test | |||||||
| Çalışma basıncı | 10K. | ||||||
| Kabuk basıncı | 21.1kg/cm2 | ||||||
| Koltuk basıncı | 15.0kg/cm2 | ||||||
| Ana Parçalar ve Malzemeler | |||||||
| Sayı | Parça Adı | Malzeme | |||||
| 1 | Vücut | Atık demir | |||||
| 2 | Koltuk halkası | Paslanmaz çelik/bakır | |||||
| 3 | Disk | WCB/Duktil Demir | |||||
| 4 | Kök | Paslanmaz çelik | |||||
| 5 | Fındık | Çelik | |||||
| 6 | Paket | Grafit | |||||
| 7 | Çubuklar | Çelik | |||||
| 8 | Bonet | Atık demir | |||||
| 9 | Paketleme | Grafit | |||||
| 10 | Çubuklar | Çelik | |||||
| Ana Boyutlar | |||||||
| DN | L | D | D1 | b | n-d | H | H1 |
| 40 | 165 | 140 | 105 | 17 | 4-φ19 | 275 | 322 |
| 50 | 180 | 155 | 120.7 | 15.9 | 4-φ19 | 318 | 375 |
| 65 | 190 | 175 | 139.5 | 17.5 | 4-φ19 | 338 | 408 |
| 80 | 200 | 185 | 152.5 | 19.1 | 4-φ19 | 353 | 442 |
| 100 | 230 | 210 | 190.5 | 23.9 | 8-φ19 | 433 | 545 |
| 125 | 250 | 250 | 216 | 23.9 | 8-φ22 | 516 | 656 |
| 150 | 270 | 280 | 241.5 | 25.4 | 8-φ22 | 603 | 770 |
| 200 | 290 | 330 | 298.5 | 28.6 | 8-φ22 | 737 | 959 |
| 250 | 330 | 400 | 362 | 30.2 | 12-φ25 | 979 | 1255 |
| 300 | 350 | 445 | 432 | 31.8 | 12-φ25 | 1115 | 1443 |

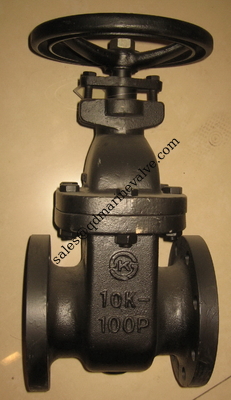

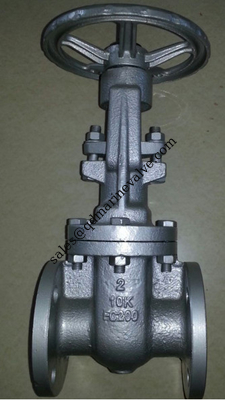

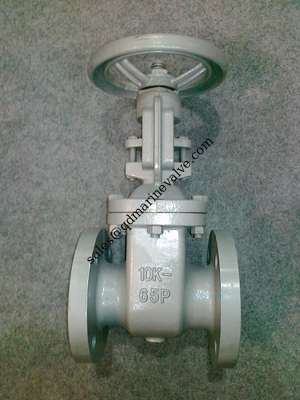

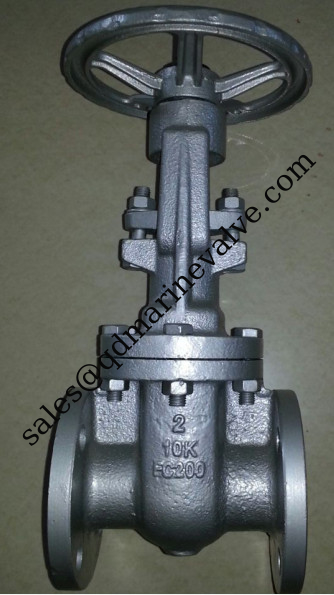

Sadece 10k dökme demir OS & y kapı valfi için resim
