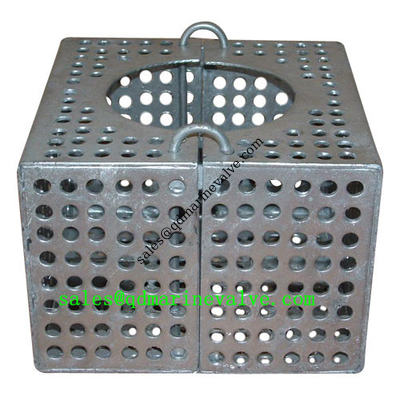

Marine Strum Box /ROSE BOX JIS F7206
Strum Box ayrıca Rose Box olarak da adlandırılabilir.
Özellikler
JIS Marine Strum Kutusu
1)Test sertifikası ile iyi kalite
2) Bir yıllık garanti ile
3) Sıcak Dip Galv
Marine Strum Box /ROSE BOX JIS F7206
Strum Box ayrıca Rose Box olarak da adlandırılabilir.
Tasarım standardı: JIS F7206-1998
Ana malzeme:
1.2--Strainer Plate: SS400 sıcak daldırma galv ile
3- Alt plaka: SS400 sıcak daldırma galv ile
4 - Kilitleme Çubuğu: SS400 sıcak daldırma galv ile
5 - Destek parçası: SS400 sıcak daldırma galv ile
Ana Boyut Listesi ((mm):
|
DN |
D |
D1 |
D2 |
d |
L |
J |
C |
H |
H1 |
H2 |
h |
t |
B |
Ağırlık ((kg) |
|
40 |
48.6 |
52 |
25 |
9 |
95 |
75 |
30 |
65 |
90 |
28 |
17 |
3.2 |
30 |
0.78 |
|
50 |
60.5 |
65 |
25 |
9 |
110 |
90 |
30 |
80 |
105 |
35 |
20 |
3.2 |
40 |
1.34 |
|
65 |
76.3 |
82 |
45 |
9 |
140 |
120 |
30 |
95 |
120 |
35 |
22 |
3.2 |
40 |
2.1 |
|
80 |
89.1 |
94 |
50 |
9 |
170 |
140 |
30 |
110 |
135 |
35 |
25 |
3.2 |
50 |
3.01 |
|
100 |
114.3 |
120 |
80 |
9 |
200 |
170 |
30 |
140 |
165 |
40 |
30 |
3.2 |
50 |
4.2 |
|
120 |
139.8 |
145 |
105 |
9 |
260 |
230 |
30 |
170 |
200 |
40 |
40 |
3.2 |
50 |
6.36 |
|
150 |
165.2 |
170 |
125 |
9 |
320 |
290 |
30 |
200 |
230 |
40 |
50 |
3.2 |
60 |
9.36 |
|
200 |
216.3 |
222 |
180 |
13 |
380 |
340 |
40 |
260 |
300 |
55 |
60 |
4.5 |
65 |
20.5 |
|
250 |
267.4 |
272 |
225 |
13 |
440 |
400 |
40 |
320 |
360 |
55 |
70 |
4.5 |
75 |
27.8 |
|
300 |
318.5 |
324 |
280 |
16 |
500 |
450 |
50 |
350 |
400 |
65 |
80 |
4.5 |
80 |
35.3 |
Strum Box ayrıca Rose Box olarak da adlandırılabilir.
Tasarım standardı: JIS F7206-1998
Test standardı: JIS 7400-1996
1.2--Strainer Plate: SS400 sıcak daldırma galv ile
3- Alt plaka: SS400 sıcak daldırma galv ile
4 - Kilitleme Çubuğu: SS400 sıcak daldırma galv ile
5 - Destek parçası: SS400 sıcak daldırma galv ile
|
DN
|
D | D1 | D2 | d | L | J | C | H | H1 | H2 | h | t | B | Ağırlık ((kg) |
| 40 | 48.6 | 52 | 25 | 9 | 95 | 75 | 30 | 65 | 90 | 28 | 17 | 3.2 | 30 | 0.78 |
| 50 | 60.5 | 65 | 25 | 9 | 110 | 90 | 30 | 80 | 105 | 35 | 20 | 3.2 | 40 | 1.34 |
| 65 | 76.3 | 82 | 45 | 9 | 140 | 120 | 30 | 95 | 120 | 35 | 22 | 3.2 | 40 | 2.1 |
| 80 | 89.1 | 94 | 50 | 9 | 170 | 140 | 30 | 110 | 135 | 35 | 25 | 3.2 | 50 | 3.01 |
| 100 | 114.3 | 120 | 80 | 9 | 200 | 170 | 30 | 140 | 165 | 40 | 30 | 3.2 | 50 | 4.2 |
| 120 | 139.8 | 145 | 105 | 9 | 260 | 230 | 30 | 170 | 200 | 40 | 40 | 3.2 | 50 | 6.36 |
| 150 | 165.2 | 170 | 125 | 9 | 320 | 290 | 30 | 200 | 230 | 40 | 50 | 3.2 | 60 | 9.36 |
| 200 | 216.3 | 222 | 180 | 13 | 380 | 340 | 40 | 260 | 300 | 55 | 60 | 4.5 | 65 | 20.5 |
| 250 | 267.4 | 272 | 225 | 13 | 440 | 400 | 40 | 320 | 360 | 55 | 70 | 4.5 | 75 | 27.8 |
| 300 | 318.5 | 324 | 280 | 16 | 500 | 450 | 50 | 350 | 400 | 65 | 80 | 4.5 | 80 | 35.3 |
