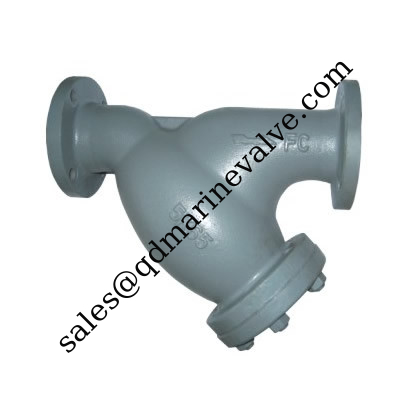

JIS F7220 dökme demir Y süpürgesi
Boyut:DN20-DN200
Malzeme: dökme demir
Tasarım standardı: JIS F7220-1996
Test standardı: JIS 7400-1996
Hidrolik Test Basıncı: 1.05Mpa
JIS B2220 - 5K'ye göre flens boyutu
1Beden dökme demir (FC200)
2Bonnet dökme demir (FC200)
3.Tırnaklı paslanmaz çelik (SUS304)
4.Gasket:asbest dışı
|
DN
|
d | L | D | C | Çukur (n-d) | t | H |
| 20 | 20 | 200 | 85 | 65 | 4-12 | 14 | 127 |
| 25 | 25 | 225 | 95 | 75 | 4-12 | 14 | 155 |
| 32 | 32 | 260 | 115 | 90 | 4-15 | 16 | 164 |
| 40 | 40 | 280 | 120 | 95 | 4-15 | 16 | 180 |
| 50 | 50 | 320 | 130 | 105 | 4-15 | 16 | 208 |
| 65 | 65 | 350 | 155 | 130 | 4-15 | 18 | 253 |
| 80 | 80 | 373 | 180 | 145 | 4-19 | 18 | 268 |
| 100 | 100 | 390 | 200 | 165 | 8-19 | 20 | 286 |
| 125 | 125 | 410 | 235 | 200 | 8-19 | 20 | 295 |
| 150 | 150 | 430 | 265 | 230 | 8-19 | 20 | 318 |
